Partes de una bomba centrífuga: Guía definitiva para industriales

Las bombas centrífugas son uno de los equipos más utilizados en procesos industriales. Están presentes en el tratamiento de agua, industria química, farmacéutica, alimentos y manufactura. Pero para seleccionar la bomba adecuada según tu proceso, primero necesitas entender cuáles son las partes de una bomba centrífuga.

Conocer sus componentes esenciales no solo te ayuda a operar el equipo correctamente. También te permite anticipar fallas, planear el mantenimiento y reducir costos a largo plazo.

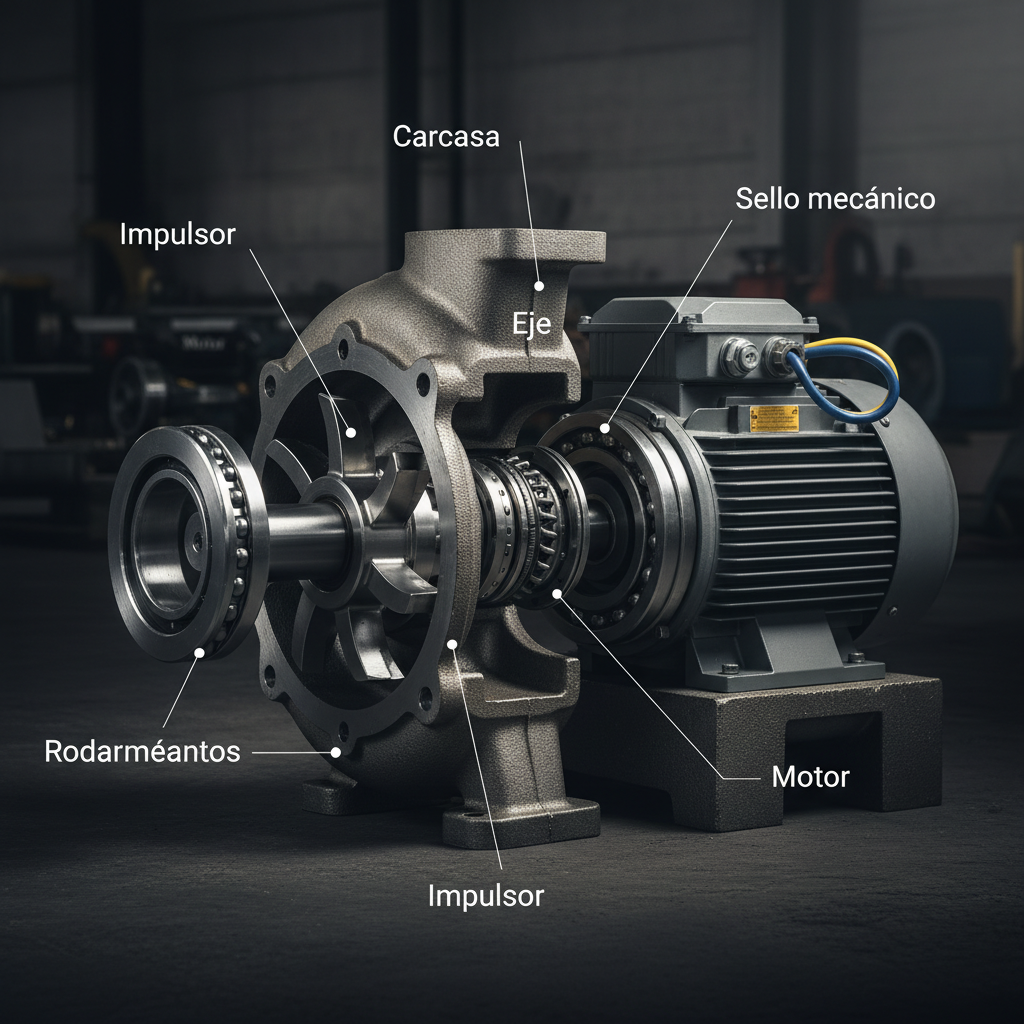

Componentes esenciales de una bomba centrífuga

Impulsor

El impulsor es el corazón de la bomba. Es el componente giratorio que transfiere energía cinética al fluido mediante fuerza centrífuga, generando el movimiento del líquido desde la entrada hacia la salida.

Existen tres tipos principales según la aplicación: impulsor cerrado (para líquidos limpios y alta eficiencia), semiabierto (líquidos con partículas moderadas) y abierto (lodos, residuos y fluidos con sólidos suspendidos). Elegir el tipo correcto influye directamente en el rendimiento y la vida útil del equipo.

Su diseño debe permitir un flujo suave y sin turbulencias. Los impulsores de algunas marcas están optimizados para aplicaciones industriales exigentes.

Carcasa

La carcasa rodea y protege los componentes internos de la bomba. Su geometría no es arbitraria: está diseñada para guiar el fluido desde el impulsor hasta la salida, convirtiendo energía cinética en energía de presión.

Los dos diseños más comunes son la carcasa tipo voluta (en espiral, actúa como difusor natural) y la tipo difusor (con álabes fijos que regulan el flujo con mayor precisión). La selección depende de la presión requerida y las condiciones operativas.

Los materiales más utilizados son hierro fundido, acero inoxidable y materiales plásticos de alta resistencia para fluidos corrosivos.

Eje (flecha)

El eje conecta el motor con el impulsor y transmite la potencia mecánica que permite el movimiento del fluido. Debe estar fabricado en materiales de alta resistencia, como acero inoxidable o acero aleado, y mantener una alineación precisa para evitar vibraciones.

Una flecha desalineada o con desgaste excesivo provoca daño en los rodamientos y pérdida de eficiencia. En aplicaciones críticas, se utilizan camisas o mangas protectoras en la zona de contacto con el sello para prolongar la vida útil del eje sin necesidad de reemplazarlo por completo.

Sello mecánico

El sello mecánico evita fugas del fluido bombeado hacia el exterior. Se ubica entre el eje y la carcasa, y es uno de los puntos de desgaste más comunes en operación continua.

Existen sellos simples, dobles y en cartucho. La elección correcta depende del fluido, la presión, la temperatura y las exigencias de cada proceso. En aplicaciones con ácidos, gasolina u otros fluidos agresivos, el sello mecánico adecuado garantiza el manejo seguro de fluidos y la seguridad del proceso.

Un sello mal seleccionado o deteriorado no solo genera fugas: también puede causar contaminación del producto y paros no programados.

Rodamientos (cojinetes)

Los rodamientos sostienen el eje y permiten su rotación con mínima fricción. Absorben tanto cargas radiales como axiales generadas durante el funcionamiento de la bomba.

Existen rodamientos de bolas (alta velocidad, baja fricción), de rodillos (cargas pesadas) y de deslizamiento (velocidades bajas con cargas extremas). Su lubricación y mantenimiento periódico son determinantes para evitar fallas prematuras y garantizar la continuidad operativa.

Motor

El motor proporciona la energía necesaria para mover el impulsor. En la mayoría de aplicaciones industriales se utilizan motores eléctricos de inducción, aunque los de velocidad variable permiten ajustar el desempeño según la demanda del proceso.

La potencia del motor debe calcularse con precisión: una bomba subdimensionada genera cuellos de botella, y una sobredimensionada eleva innecesariamente el consumo energético. La eficiencia energética del motor es un factor clave para la optimización de costos operativos.

Partes secundarias de una bomba centrífuga

Voluta o difusor

La voluta es la zona de la carcasa que rodea al impulsor. Su forma en espiral permite que el fluido desacelere de manera gradual, convirtiendo su energía cinética en energía de presión de forma eficiente.

Un diseño incorrecto de la voluta provoca turbulencias, pérdidas de carga y reducción del caudal. Es por eso que las bombas de marcas líderes diseñan sus volutas con precisión hidráulica según cada aplicación.

Anillos de desgaste

Los anillos de desgaste se ubican entre el impulsor y la carcasa. Son piezas de sacrificio: protegen ambas partes de la erosión causada por el paso constante del fluido.

Al ser intercambiables, permiten restaurar las tolerancias originales de la bomba sin necesidad de reemplazar componentes costosos. Su revisión periódica forma parte de cualquier programa de mantenimiento preventivo bien estructurado.

Boquillas de entrada y salida

Las boquillas conectan la bomba a la red de tuberías del sistema. La boquilla de succión permite la entrada controlada del fluido; la de descarga conduce el fluido impulsado hacia el destino del proceso.

Su correcta instalación y alineación son críticas: cualquier desajuste genera pérdida de presión, obstrucciones o fugas indeseadas. En aplicaciones sanitarias, las boquillas cumplen además con normativas de higiene estrictas.

Base o soporte

La base sostiene físicamente el conjunto bomba-motor. Debe ser lo suficientemente robusta para absorber vibraciones durante la operación y mantener la alineación entre ambos componentes.

Una base mal fijada o con desgaste genera desalineación progresiva, lo que acelera el deterioro del eje, los rodamientos y el sello mecánico. Su anclaje correcto al cimiento es un paso fundamental en cualquier instalación.

Elementos de fijación y conexión

Bridas, tornillos de fijación y abrazaderas garantizan la integridad de todas las uniones del sistema. Los tornillos deben apretarse con torque controlado y siguiendo un patrón cruzado, para asegurar una distribución uniforme de la carga y evitar fugas en las juntas.

Materiales con alta resistencia a la corrosión son esenciales cuando el entorno de operación involucra humedad, vapores químicos o temperaturas elevadas.

¿Cómo influyen las partes en la selección correcta de una bomba centrífuga?

Entender cada componente no es un ejercicio académico. En la práctica, el conocimiento de las partes define qué bomba es adecuada para cada proceso y qué tan eficiente será su operación.

Por ejemplo, si tu proceso maneja fluidos con sólidos en suspensión, necesitas un impulsor abierto y una carcasa con mayor holgura.

Si manejas ácidos o solventes, el sello mecánico y los materiales de la carcasa son determinantes.

 Si buscas alta presión en poco espacio, una bomba multietapa es la respuesta correcta.

¿Cuándo considerar alternativas?

Las bombas centrífugas son ideales para grandes caudales con presiones moderadas y fluidos de baja viscosidad. Sin embargo, no son la solución para todo.

Cuando el proceso requiere dosificación precisa, manejo de fluidos viscosos o con sólidos abrasivos, o transferencia de productos sensibles al cizallamiento, existen alternativas más eficientes. Las bombas peristálticas industriales son una opción destacada para aplicaciones donde la bomba centrífuga no rinde de manera óptima.

También debes considerar las bombas de doble diafragma neumáticas para fluidos agresivos o con partículas, o las bombas dosificadoras cuando la precisión en el caudal es crítica.

Si quieres entender las diferencias a fondo, te recomendamos leer qué diferencia a una bomba centrífuga de una periférica y también qué es una bomba centrífuga y cómo funciona, donde profundizamos en el principio de operación.

Últimos consejos

Las partes de una bomba centrífuga trabajan como un sistema integrado. Impulsor, carcasa, eje, sello mecánico y rodamientos deben estar correctamente seleccionados, instalados y mantenidos para garantizar eficiencia operativa y durabilidad.

Conocer estos componentes es el primer paso para tomar mejores decisiones de compra, mantenimiento y operación. En Equipump contamos con el respaldo técnico de marcas como Goulds, Grundfos, Iwaki y Xylem para acompañarte en ese proceso.

¿Tienes dudas sobre qué bomba centrífuga es la correcta para tu proceso? Habla con nuestro equipo técnico y recibe una asesoría sin compromiso.
